2025-04-26
锂电池作为现代科技的“能量心脏”，广泛应用于新能源汽车、储能系统、消费电子等多个领域。在这些应用场景中，锂电池的热管理系统至关重要，它直接关系到电池的性能、寿命和安全性。而导热系数，作为衡量材料传导热量能力的关键参数，在锂电池热管理中占据着核心地位。准确检测锂电池的导热系数，对于优化电池设计、提高热管理效率、预防热失控等问题具有不可忽视的意义。
稳态法是一种较为传统的检测方法。其原理是在稳定的热流条件下，通过测量样品两侧的温度差以及热流密度，根据傅里叶定律来计算导热系数。操作时，需要在样品的一侧施加稳定的热量，待样品达到热稳定状态后，测量样品两侧的温度。然而，这种方法存在一些明显的缺点。首先，它对样品的尺寸要求较为苛刻，需要较大尺寸的样品才能保证测量的准确性；其次，测试时间通常较长，效率较低；此外，稳态法一般只能测量样品的纵向导热系数，无法获取其他方向的导热性能数据。
热线法是将一根通电的热线置于样品中，通过测量热线温度随时间的变化来计算导热系数。闪光法是利用高强度的光脉冲照射样品，根据样品背面温度的变化来确定导热系数。虽然这两种方法在某些领域有一定应用，但在锂电池测试场景中存在局限性。锂电池的结构和材料特性较为特殊，热线法可能会对电池内部结构造成破坏，而闪光法对样品的透明度和表面平整度要求较高，锂电池并不完全满足这些条件，因此这两种方法在锂电池导热系数检测中并不适用。
Hot Disk法是将一个双螺旋形的加热与测温探头放置在样品中，通过向探头施加电流产生热量，同时测量探头温度的变化来计算导热系数。在实验操作时，将探头与锂电池样品紧密接触，然后进行加热测量。然而，该方法在锂电池测试中存在一些问题。由于锂电池内部存在多种材料且结构复杂，不同区域的热传导特性差异较大，这使得Hot Disk法的实验重复性较差，测试结果的准确性也受到影响，难以满足锂电池导热系数精确检测的需求。
3D热物性分析仪（TCA 3DP - 160）法是一种较为先进的检测方法。它基于红外热像仪测温技术和三维热数据反演技术。在测试过程中，首先在软包锂电池的底部粘贴柔性电热片，然后通过柔性电热片施加脉冲热激励。同时，利用红外热像仪对上表面进行非接触式测温，记录整个加热过程中样品表面的温度数据。之后，结合三维热传递数值模型和智能优化算法，对采集到的温度数据进行反演计算，从而得到锂电池的导热系数。该方法的优势在于能够同时测量锂电池的面向导热系数和纵向导热系数，实验重复性好，测试结果准确可靠。通过多次实验验证，其测量误差可控制在较小范围内，为锂电池热性能研究提供了有力的数据支持。
两状态法（TCA 2SC - 080）主要用于测试方壳锂电池在不同状态下的各向异性导热系数。该方法通过模拟电池工作时的散热过程来进行检测。在测试时，将方壳锂电池放置在特定的测试环境中，模拟电芯自发热并向壳体及冷板散热的实际情况。利用红外热像仪记录电池壳体表面的温度分布及动态变化数据，然后将这些数据输入到专门建立的非均质传热模型中，通过反演计算得出待测的热参数，包括导热系数等。这种方法能够更真实地反映锂电池在实际工作状态下的热传导特性，为电池热管理系统的优化设计提供更有针对性的数据。
3D热物性分析仪在工作时，如前面所述，柔性电热片施加的脉冲热激励会使软包锂电池内部产生热传导过程。红外热像仪以高分辨率和快速响应的特性，精确记录样品表面温度随时间的变化情况。这些温度数据包含了丰富的热传导信息。通过建立三维热传递数值模型，可以描述热量在锂电池内部的传递过程，考虑到锂电池内部复杂的结构和材料分布。然后，运用智能优化算法对模型进行调整和优化，使得模型计算结果与实际测量的温度数据相匹配。在这个过程中，导热系数作为一个关键参数不断被优化求解，最终得到准确的数值。同时，通过计算误差曲线来评估测量结果的置信度，误差曲线越小，说明测量结果越可靠，为研究人员提供了对测量结果准确性的直观判断依据。
两状态法将方形电池简化为一个由金属外壳和内部芯片两部分组成的非均质等效模型。在模拟电池工作时的散热过程中，电芯自发热作为热源，热量通过不同的路径向壳体及冷板传递。由于电池内部材料的非均匀性和各向异性，热量传递过程较为复杂。红外热像仪记录的温度数据反映了这种复杂的热传递结果。将这些温度数据输入到非均质传热模型中，模型会根据热传导的基本原理和边界条件进行计算。通过反演算法，从测量的温度数据中推导出电池各部分的热参数，其中导热系数是重要的求解参数之一。这种方法考虑了电池实际工作状态下的热传递特性，能够更准确地获取锂电池在不同方向上的导热系数，为电池热管理系统的精细化设计提供了关键数据支持。
锂电池由多种材料组成，包括电极材料、电解液和隔膜等。不同的材料具有不同的热特性，这直接影响着锂电池的导热系数。例如，电极材料的晶体结构、电子传导性能等因素会影响其导热能力；电解液的成分和流动性也会对热量传导产生作用；隔膜的材质和孔隙结构同样会改变电池的整体导热性能。因此，在研究锂电池导热系数时，必须充分考虑这些材料热特性的差异。
温度是影响锂电池导热系数的重要因素之一。随着温度的变化，电池内部材料的物理状态和分子运动也会发生改变。一般来说，温度升高时，分子热运动加剧，部分材料的导热系数可能会增大。但在高温情况下，一些材料可能会发生相变或化学反应，导致其导热性能下降。例如，锂电池中的电解液在高温下可能会分解，影响电池的热传导性能。因此，在检测锂电池导热系数时，需要精确控制测试温度，并考虑温度对测试结果的影响。
电池的结构设计也会对导热系数产生影响。电芯的排列方式、外壳材料的选择以及内部散热通道的设计等都会改变电池的整体导热性能。例如，采用紧凑排列的电芯可能会增加热传导的路径长度，降低导热效率；而选择导热性能良好的外壳材料，则可以提高电池整体的散热能力。此外，合理设计内部散热通道，能够优化热量的传递路径，提高电池的热管理效果。因此，在电池设计阶段，充分考虑结构因素对导热系数的影响，对于提升电池性能至关重要。
锂电池导热系数的检测方法和原理是一个复杂而又关键的研究领域。不同的检测方法各有优劣，3D热物性分析仪（TCA 3DP - 160）法和两状态法（TCA 2SC - 080）在锂电池导热系数检测方面展现出了独特的优势，能够为电池热管理系统的优化提供重要的数据支持。同时，了解影响锂电池导热系数的因素，有助于我们在电池设计、材料选择和热管理系统开发等方面做出更合理的决策。随着锂电池技术的不断发展，对导热系数检测的精度和效率要求也会越来越高。合肥格朗检测科技有限公司将持续关注行业动态，不断探索和创新检测技术，为锂电池行业的发展贡献更多的力量。欢迎关注我们的官网www.gelang-testing.com，获取更多相关资讯。
我要测试
解锁锂电池导热系数：检测方法与原理大揭秘
2025-04-26
解锁锂电池导热系数：检测方法与原理大揭秘
锂电池导热系数：重要性初窥
锂电池作为现代科技的“能量心脏”，广泛应用于新能源汽车、储能系统、消费电子等多个领域。在这些应用场景中，锂电池的热管理系统至关重要，它直接关系到电池的性能、寿命和安全性。而导热系数，作为衡量材料传导热量能力的关键参数，在锂电池热管理中占据着核心地位。准确检测锂电池的导热系数，对于优化电池设计、提高热管理效率、预防热失控等问题具有不可忽视的意义。
检测方法大盘点
稳态法
稳态法是一种较为传统的检测方法。其原理是在稳定的热流条件下，通过测量样品两侧的温度差以及热流密度，根据傅里叶定律来计算导热系数。操作时，需要在样品的一侧施加稳定的热量，待样品达到热稳定状态后，测量样品两侧的温度。然而，这种方法存在一些明显的缺点。首先，它对样品的尺寸要求较为苛刻，需要较大尺寸的样品才能保证测量的准确性；其次，测试时间通常较长，效率较低；此外，稳态法一般只能测量样品的纵向导热系数，无法获取其他方向的导热性能数据。
非稳态法
热线法与闪光法
热线法是将一根通电的热线置于样品中，通过测量热线温度随时间的变化来计算导热系数。闪光法是利用高强度的光脉冲照射样品，根据样品背面温度的变化来确定导热系数。虽然这两种方法在某些领域有一定应用，但在锂电池测试场景中存在局限性。锂电池的结构和材料特性较为特殊，热线法可能会对电池内部结构造成破坏，而闪光法对样品的透明度和表面平整度要求较高，锂电池并不完全满足这些条件，因此这两种方法在锂电池导热系数检测中并不适用。
Hot Disk法
Hot Disk法是将一个双螺旋形的加热与测温探头放置在样品中，通过向探头施加电流产生热量，同时测量探头温度的变化来计算导热系数。在实验操作时，将探头与锂电池样品紧密接触，然后进行加热测量。然而，该方法在锂电池测试中存在一些问题。由于锂电池内部存在多种材料且结构复杂，不同区域的热传导特性差异较大，这使得Hot Disk法的实验重复性较差，测试结果的准确性也受到影响，难以满足锂电池导热系数精确检测的需求。
3D热物性分析法（TCA 3DP - 160）

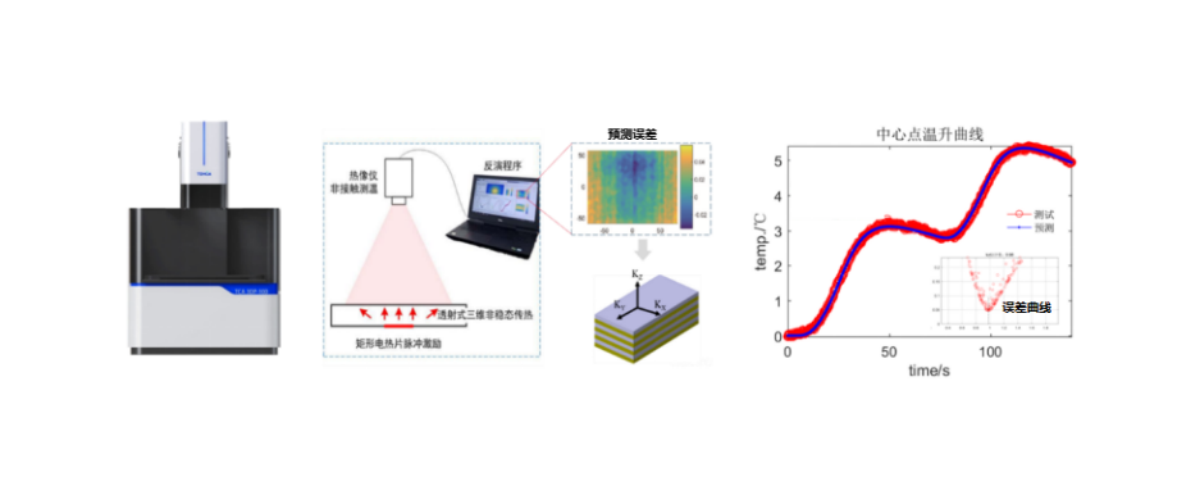

3D热物性分析仪（TCA 3DP - 160）法是一种较为先进的检测方法。它基于红外热像仪测温技术和三维热数据反演技术。在测试过程中，首先在软包锂电池的底部粘贴柔性电热片，然后通过柔性电热片施加脉冲热激励。同时，利用红外热像仪对上表面进行非接触式测温，记录整个加热过程中样品表面的温度数据。之后，结合三维热传递数值模型和智能优化算法，对采集到的温度数据进行反演计算，从而得到锂电池的导热系数。该方法的优势在于能够同时测量锂电池的面向导热系数和纵向导热系数，实验重复性好，测试结果准确可靠。通过多次实验验证，其测量误差可控制在较小范围内，为锂电池热性能研究提供了有力的数据支持。
两状态法（TCA 2SC - 080）

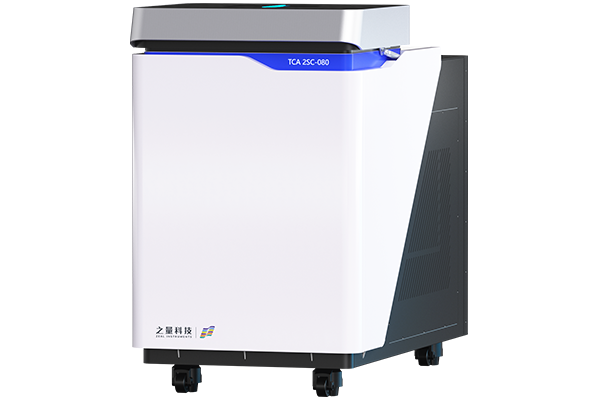

两状态法（TCA 2SC - 080）主要用于测试方壳锂电池在不同状态下的各向异性导热系数。该方法通过模拟电池工作时的散热过程来进行检测。在测试时，将方壳锂电池放置在特定的测试环境中，模拟电芯自发热并向壳体及冷板散热的实际情况。利用红外热像仪记录电池壳体表面的温度分布及动态变化数据，然后将这些数据输入到专门建立的非均质传热模型中，通过反演计算得出待测的热参数，包括导热系数等。这种方法能够更真实地反映锂电池在实际工作状态下的热传导特性，为电池热管理系统的优化设计提供更有针对性的数据。
检测原理深度剖析
3D热物性分析仪原理详解
3D热物性分析仪在工作时，如前面所述，柔性电热片施加的脉冲热激励会使软包锂电池内部产生热传导过程。红外热像仪以高分辨率和快速响应的特性，精确记录样品表面温度随时间的变化情况。这些温度数据包含了丰富的热传导信息。通过建立三维热传递数值模型，可以描述热量在锂电池内部的传递过程，考虑到锂电池内部复杂的结构和材料分布。然后，运用智能优化算法对模型进行调整和优化，使得模型计算结果与实际测量的温度数据相匹配。在这个过程中，导热系数作为一个关键参数不断被优化求解，最终得到准确的数值。同时，通过计算误差曲线来评估测量结果的置信度，误差曲线越小，说明测量结果越可靠，为研究人员提供了对测量结果准确性的直观判断依据。
两状态法原理深挖
两状态法将方形电池简化为一个由金属外壳和内部芯片两部分组成的非均质等效模型。在模拟电池工作时的散热过程中，电芯自发热作为热源，热量通过不同的路径向壳体及冷板传递。由于电池内部材料的非均匀性和各向异性，热量传递过程较为复杂。红外热像仪记录的温度数据反映了这种复杂的热传递结果。将这些温度数据输入到非均质传热模型中，模型会根据热传导的基本原理和边界条件进行计算。通过反演算法，从测量的温度数据中推导出电池各部分的热参数，其中导热系数是重要的求解参数之一。这种方法考虑了电池实际工作状态下的热传递特性，能够更准确地获取锂电池在不同方向上的导热系数，为电池热管理系统的精细化设计提供了关键数据支持。
影响因素面面观
材料热特性
锂电池由多种材料组成，包括电极材料、电解液和隔膜等。不同的材料具有不同的热特性，这直接影响着锂电池的导热系数。例如，电极材料的晶体结构、电子传导性能等因素会影响其导热能力；电解液的成分和流动性也会对热量传导产生作用；隔膜的材质和孔隙结构同样会改变电池的整体导热性能。因此，在研究锂电池导热系数时，必须充分考虑这些材料热特性的差异。
温度变化
温度是影响锂电池导热系数的重要因素之一。随着温度的变化，电池内部材料的物理状态和分子运动也会发生改变。一般来说，温度升高时，分子热运动加剧，部分材料的导热系数可能会增大。但在高温情况下，一些材料可能会发生相变或化学反应，导致其导热性能下降。例如，锂电池中的电解液在高温下可能会分解，影响电池的热传导性能。因此，在检测锂电池导热系数时，需要精确控制测试温度，并考虑温度对测试结果的影响。
电池结构
电池的结构设计也会对导热系数产生影响。电芯的排列方式、外壳材料的选择以及内部散热通道的设计等都会改变电池的整体导热性能。例如，采用紧凑排列的电芯可能会增加热传导的路径长度，降低导热效率；而选择导热性能良好的外壳材料，则可以提高电池整体的散热能力。此外，合理设计内部散热通道，能够优化热量的传递路径，提高电池的热管理效果。因此，在电池设计阶段，充分考虑结构因素对导热系数的影响，对于提升电池性能至关重要。
总结与展望
锂电池导热系数的检测方法和原理是一个复杂而又关键的研究领域。不同的检测方法各有优劣，3D热物性分析仪（TCA 3DP - 160）法和两状态法（TCA 2SC - 080）在锂电池导热系数检测方面展现出了独特的优势，能够为电池热管理系统的优化提供重要的数据支持。同时，了解影响锂电池导热系数的因素，有助于我们在电池设计、材料选择和热管理系统开发等方面做出更合理的决策。随着锂电池技术的不断发展，对导热系数检测的精度和效率要求也会越来越高。合肥格朗检测科技有限公司将持续关注行业动态，不断探索和创新检测技术，为锂电池行业的发展贡献更多的力量。欢迎关注我们的官网www.gelang-testing.com，获取更多相关资讯。
