a) 电池单体初始充电； b) 将绝热加速量热装置起始温度设为40℃、终止温度设为130℃，启动装置，达40℃恒温后，电池单体放入绝热腔体搁置5h； c) 以0.5℃/min速率升温，每升温10℃恒温20min，温度准确度±0.2℃，升温速率准确度±0.02℃/min； d) 实时监测电池单体表面中心点温度，采样周期≤10ms，温度传感器准确度±0.05℃； e) 记录不同温度点温升速率，作温度 - 温升速率曲线。
a) 初始化充电后的试验样品置于绝热模拟装置内，连接温度数据采样线； b) 起始温度40℃、温升步长5℃、终止温度130℃、采样周期0.01min； c) 加热至40℃恒温5h，记录时间、温度； d) 加热至45℃恒温1h，记录时间、温度； e) 恒温20min，记录时间、温度，计算温升速率； f) 以5℃步长升温至130℃，重复d) - e)； g) 停止加热，降温至室温，拆除采样线，取出样品； h) 记录膨胀、漏液等试验现象； i) 重复步骤至所有样品完成试验。
技术要求
应提供绝热条件下不同温度点温升速率数据表及温度 - 温升速率曲线。
a) 表面温度≤电池单体高温一级报警温度时，温升速率＜0.02℃/min； b) 不起火，不爆炸，不在防爆阀或泄压点外破裂。
GB/T 36276 - 2023《电力储能用锂离子电池》绝热温升特性试验解读
2025-06-11
GB/T 36276 - 2023《电力储能用锂离子电池》绝热温升特性试验解读与格朗检测服务
原创：仰仪科技 转载：格朗检测 2026年06月11日 15:10
本期预览
2023年12月28日发布的新版GB/T 36276 - 2023《电力储能用锂离子电池》对“绝热温升特性试验”相关内容大幅调整。本文对比新旧版标准测试方法与数据，解读新方法逻辑，同时展示合肥格朗检测科技有限公司在该试验测试方面的专业能力。
要点回顾
GB/T 36276 - 2018《电力储能用锂离子电池》标准自2018年实施，推动行业合规。随着储能规模扩张与技术进步，应用场景更复杂，2023年12月28日发布新版，2024年7月1日起实施。新版增多项安全试验，对绝热温升特性试验改动大，修正旧版问题。

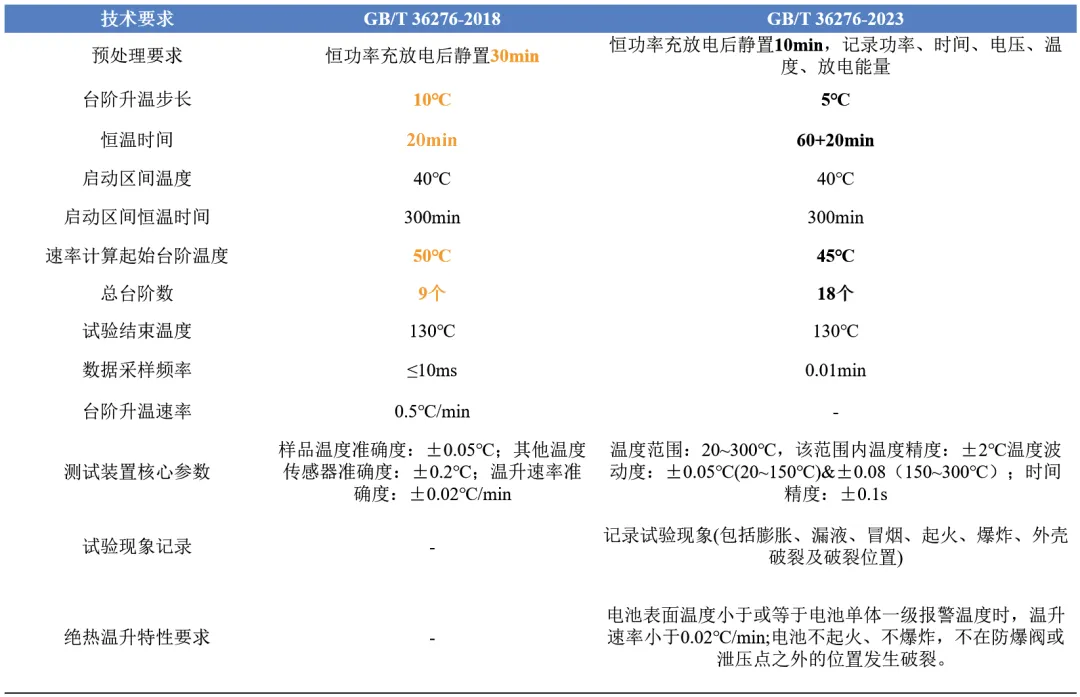

调整内容
试验步骤
b) 将绝热加速量热装置起始温度设为40℃、终止温度设为130℃，启动装置，达40℃恒温后，电池单体放入绝热腔体搁置5h；
c) 以0.5℃/min速率升温，每升温10℃恒温20min，温度准确度±0.2℃，升温速率准确度±0.02℃/min；
d) 实时监测电池单体表面中心点温度，采样周期≤10ms，温度传感器准确度±0.05℃；
e) 记录不同温度点温升速率，作温度 - 温升速率曲线。
b) 起始温度40℃、温升步长5℃、终止温度130℃、采样周期0.01min；
c) 加热至40℃恒温5h，记录时间、温度；
d) 加热至45℃恒温1h，记录时间、温度；
e) 恒温20min，记录时间、温度，计算温升速率；
f) 以5℃步长升温至130℃，重复d) - e)；
g) 停止加热，降温至室温，拆除采样线，取出样品；
h) 记录膨胀、漏液等试验现象；
i) 重复步骤至所有样品完成试验。
技术要求
b) 不起火，不爆炸，不在防爆阀或泄压点外破裂。
装置要求
温度（T）：20 - 300℃，精度±2℃；
温度波动度（T₂）：20 - 150℃时±0.05℃，150 - 300℃时±0.08℃；
时间（t）：精度±0.1s。
分析变化
试验方法更贴近HWS模式，表征电池自放热特性更科学。
首次明确电池检验合格标准，标准要求更合理、具可执行性。
首次明确测量装置技术指标，规避不规范设备应对试验问题。
试验方法和记录内容更完善，综合评估电池热安全性。
合肥格朗检测科技有限公司测试业务
合肥格朗检测科技有限公司具备专业检测设备与技术团队，在电力储能用锂离子电池的绝热温升特性试验等相关测试领域经验丰富。公司拥有高精度绝热模拟装置，可精准满足GB/T 36276 - 2023标准对试验设备的技术指标要求。
在测试服务方面，公司严格按新国标要求执行试验流程，从样品准备、试验条件设置到数据采集与分析，均遵循标准化操作。专业技术人员严格把控每个测试环节，确保测试数据准确可靠。同时，公司提供详细测试报告，包含试验结果数据及深入解读分析，助力客户理解电池性能，为电池研发、生产及质量控制提供有力支持。
数据对比
1. 样品准备：实验样品为280Ah磷酸铁锂电芯*2。
2. 实验条件：
实验仪器：合肥格朗检测科技有限公司高精度绝热模拟装置；
工作模式：绝热温升模式 - 2018，绝热温升模式 - 2023；
环境温度：20±3℃。
3. 实验结果

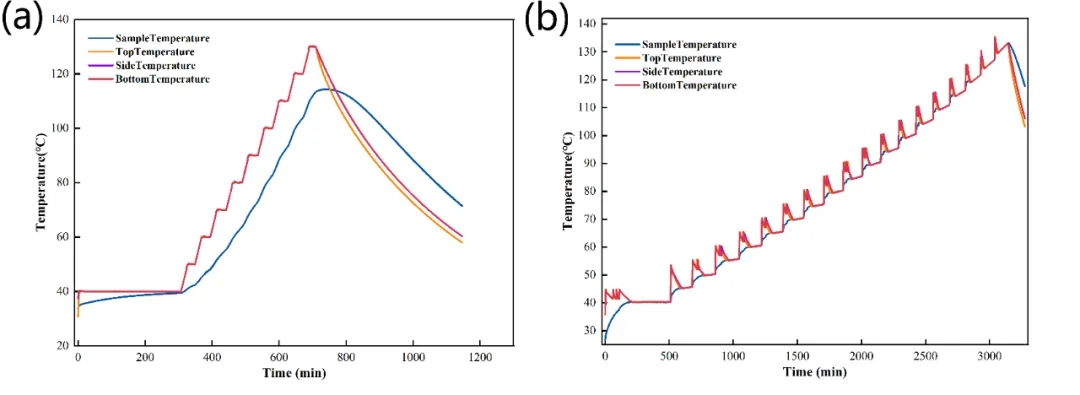

图3 (a)GB/T 36276-2018和(b)GB/T 36276-2023绝热温升特性试验电池升温曲线

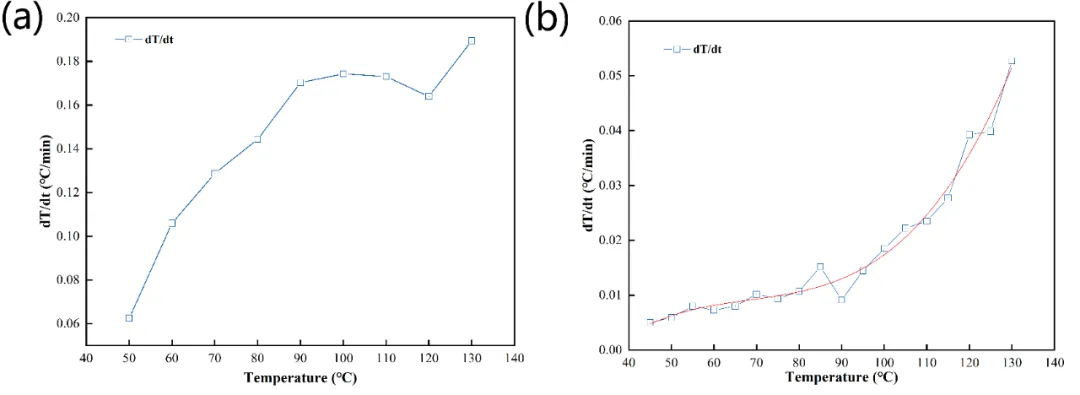

执行旧国标绝热温升试验时，由于仅规定程序控制绝热加速量热装置的温度，而电池样品由于自身热容较大升温相对滞后，从而导致电池样品与绝热量热仪炉体之间的温差较大，炉体对电池样品存在严重的过加热现象，测定得到的不同温度点对应的电池升温速率明显偏大；而新国标规避了上述问题，明确电池样品需达到目标台阶温度后继续恒温60min，使电池在绝热模拟装置中处于良好的绝热环境后再继续搜寻20min，检测其温升速率。此时测定得到的电池温升速率完全取决于电池内部自放热反应，能够反映电池在目标温度下的副反应、自放电速率和表观反应动力学特征，科学地表征其热稳定性，对于电力储能行业用锂离子电池在使用中的热管理和安全预警更加具有指导意义。

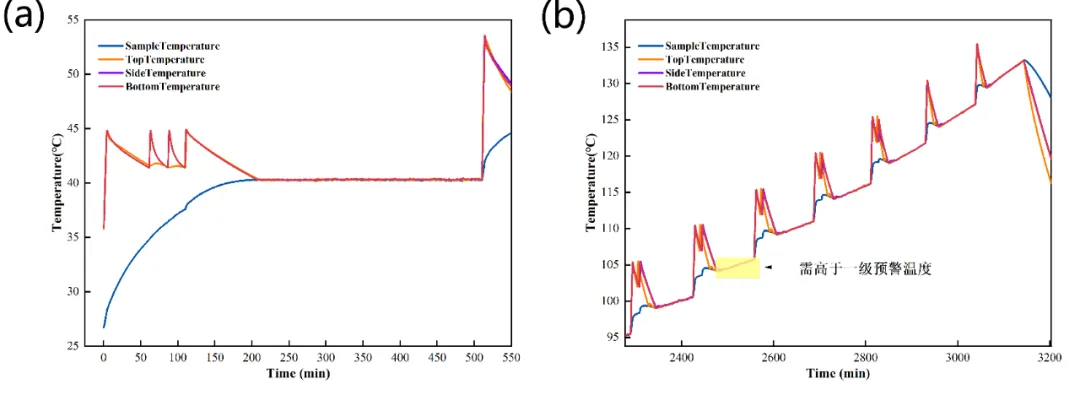

新国标绝热温升特性试验在电池单体达到首台目标温度40℃后需保持恒定5h，从而使电池内外部温度充分达到平衡；另一方面，新国标试验台阶温升步长设置为5℃，每个台阶温度平衡1h后继续搜寻20min，计算20min内的温升速率，该款电芯温升速率达到0.02℃/min对应的温度台阶为105℃，该温度应大于电池厂商宣称的电池单体高温一级报警温度。
结论与展望
根据分析与实测结果，GB/T 36276 - 2023《电力储能用锂离子电池》绝热温升特性试验能够科学、准确地测定电池在绝热环境中的自放热温升速率，为电力储能相关行业更安全地使用锂离子电池提供指导。
合肥格朗检测科技有限公司凭借专业的测试设备、规范的操作流程和丰富的技术经验，能够为行业客户提供高质量的绝热温升特性试验等检测服务。公司始终致力于为客户提供精准的检测数据和专业的技术支持，助力电力储能行业的技术发展与质量提升。如需了解更多检测服务详情，欢迎联系合肥格朗检测科技有限公司。
文章简介
本文详细解读GB/T 36276 - 2023《电力储能用锂离子电池》中绝热温升特性试验的调整内容，对比新旧版标准差异，结合合肥格朗检测科技有限公司的实测数据，展示新方法优势，同时介绍公司在该领域的专业测试服务能力。
SEO关键词
合肥格朗检测, GB/T 36276 - 2023, 绝热温升特性试验, 电力储能锂离子电池
