2025-03-26
一、样品信息
01#电池：
类型：软包磷酸铁锂电池
容量：100Ah
体系：LFP（磷酸铁锂）
形状与尺寸：长方体，长345mm，宽150mm，厚16mm
特性：作为主要的测试对象，用于评估其在不同条件下的热性能和安全性。
02#标准电阻块：
用途：专门用于产热功率测试的标准样品
形状与尺寸：长方体，长148.5mm，宽90mm，厚27.5mm
作用：提供已知的、稳定的产热功率，用于校准和验证测试系统的准确性。
03#和04#标准6061匀热块：
用途：辅助等温和绝热测试
作用：确保测试环境的稳定性和均匀性，提高测试结果的可靠性。
二、试验目的
主要目标：
验证01#电池在不同条件下的热性能和安全性。
通过等温充放电产热实验，获取电池在恒流恒压充电、恒流放电、恒功率充电和恒功率放电等工步下的热特性数据。
利用标准电阻块产热实验，校准和验证测试系统的准确性。
通过绝热充放电产热实验，进一步评估电池在绝热条件下的热性能和安全性。
三、实验过程
测试条件：
测试仪器：BIC-400A电池等温量热仪、BAC-420A大型电池绝热量热仪、充放电测试仪、FTP1005恒流源。
试验环境温度：20℃，确保测试在恒温条件下进行。
采样频率：1Hz，保证数据的实时性和准确性。

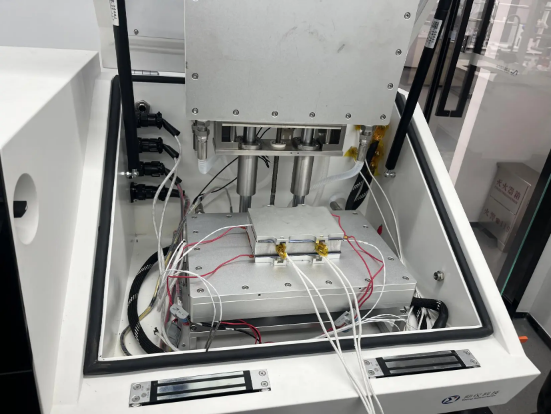

等温量热仪功率补偿量热法装样

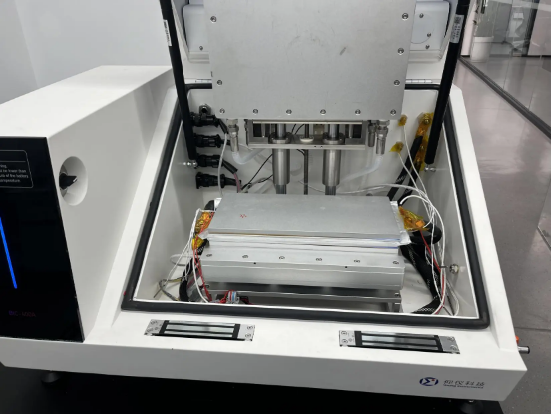

等温标准电阻块装样
温度控制模式：
等温温度控制模式：补偿型等温模式，用于维持测试环境的恒定温度。
绝热温度控制模式：充放电产热模式，用于模拟电池在绝热条件下的产热情况。
实验步骤：
1. 电池等温充放电产热实验：
安装匀热块、加热片、导热硅脂垫和电池样品。
设置实验条件，启动实验。
按设定的充放电工步进行充放电测试，记录相关数据。
2. 标准电阻块产热实验：
安装匀热块、加热片、导热硅脂垫和标准电阻块样品。
连接恒流源，设置实验条件，启动实验。
记录实验产热功率和恒流源输出功率，计算误差。
3. 绝热充放电产热实验：
将电池样品固定于量热仪腔体内。
设置实验参数，启动实验。
按设定的充放电工况进行充放电测试，记录相关数据。
四、结果参数
等温量热电池充放电产热测试实验结果：
记录内容：不同实验温度（25℃和45℃）下，电池在恒流恒压充电、恒流放电、恒功率充电和恒功率放电等工步下的放热量、充放电容量和最大放热功率。
示例数据（25℃下0.5C恒流恒压充电）：
放热量：36.02kJ
充放电容量：106.82Ah
最大放热功率：12.07W
标准电阻块产热实验结果：
实验产热功率：18.44W
恒流源输出功率：18.28W
误差：0.87%
01#电池(a)0.5P 恒功率充电和(b)0.5P 恒流功率放热功率-时间及电压-时间曲线
绝热充放电产热实验结果：
记录内容：电池在25℃下0.5C恒流恒压充电的放热量、充放电容量和最大放热功率。
示例数据：
放热量：31.66kJ
充放电容量：107.05Ah
最大放热功率：14.95W
五、试验评价
1. 试验设计：
合理性：试验设计全面，涵盖了等温、绝热等不同条件下的测试，能够全面评估电池的热性能和安全性。
创新性：采用标准电阻块进行产热功率测试，校准和验证测试系统的准确性，提高了测试结果的可靠性。
2. 数据可靠性：
准确性：试验数据记录详细，包括不同温度、不同充放电工步下的多项参数，数据准确可靠。
一致性：通过标准电阻块产热实验，验证了测试系统的准确性，确保了不同实验条件下数据的一致性。
3. 改进空间：
温度范围：当前试验温度主要集中在25℃和45℃，未来可以进一步扩展温度范围，评估电池在更宽温度条件下的性能。
充放电工步：可以增加更多的充放电工步，如不同倍率的充放电测试，以更全面地评估电池的性能。
数据分析：可以进一步深入分析试验数据，如通过数据分析软件建立电池热模型，预测电池在不同条件下的热行为。
通过以上精细描述及试验评价，可以清晰地了解测试报告中的关键信息，并对试验的设计、执行和结果进行全面评估。
