锂电池热失控：原理、风险与应对策略

2025-05-13

锂电池作为新能源汽车、储能系统和消费电子领域的核心能源载体，其安全问题一直是公众关注的焦点。近年来，因热失控引发的锂电池自燃甚至爆炸事故频发，例如2021年国内新能源汽车火灾事故达3000起，而2023年南京公交车自燃事件更凸显了问题的严重性。本文将深入解析热失控的机理、诱因及应对措施，帮助各位科学认识这一现象。

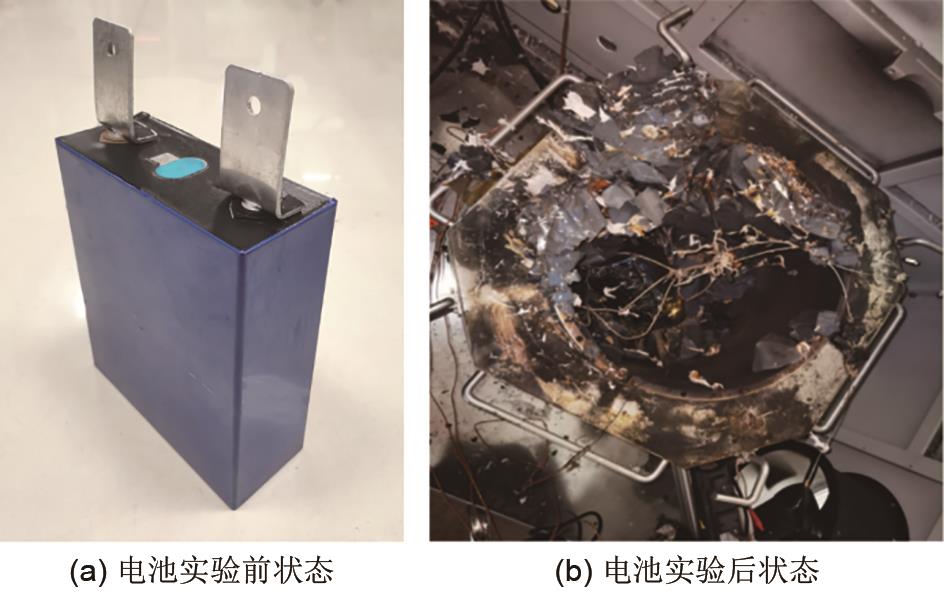

一、什么是热失控？

热失控是指锂电池内部因热量积累引发连锁放热反应，导致温度急剧上升（可达400-1000℃）的过程。这一过程通常分为三个阶段：

初始阶段（125℃以下）：负极表面的固态电解质界面（SEI膜）分解，锂与电解液反应生成气体。

加速阶段（125-180℃）：正极材料（如LiCoO₂）分解释放氧气，电解液中的LiPF₆分解生成有毒气体（如PF₅），热量进一步累积。

失控阶段（180℃以上）：电解液沸腾燃烧，电池内部压力骤增，最终引发爆炸或喷射火焰。

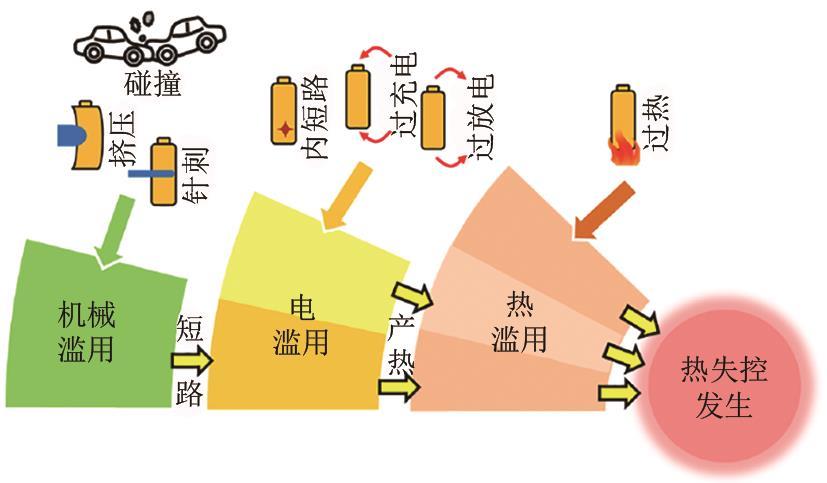

二、热失控的四大诱因

1. 机械滥用

挤压、碰撞或针刺等外力导致隔膜破裂，正负极直接短路。例如，电动汽车碰撞后电池包变形可能瞬间引发热失控。

2. 电滥用

过充、过放或大倍率充放电会破坏电极结构。过充时，正极材料结构坍塌释放氧气，负极析出锂枝晶刺穿隔膜。

3. 热滥用

高温环境（＞60℃）下，SEI膜和隔膜加速分解，电解液挥发性增加。例如，夏季露天充电可能使电池温度超标。

4. 设计与制造缺陷

材料纯度不足、极片毛刺或隔膜涂层不均匀等工艺问题，可能埋下安全隐患。

三、热失控的预防与抑制技术

1. 材料创新

电解液改良：添加阻燃剂（如磷腈类）或采用离子液体，降低可燃性。

隔膜升级：涂覆陶瓷层或采用聚酰亚胺（PI）材料，耐温性提升至200℃以上。

电极优化：高稳定性正极材料（如磷酸铁锂）及球形碳负极，减少副反应产热。

2. 结构设计

多重保护机制：泄压阀、熔断器和温度敏感隔膜（如LG新型“安全层”材料）可在毫秒级切断电流。

热管理技术：液冷系统、相变材料与气凝胶隔热层（耐1200℃）结合，延缓热量扩散。

3. 智能监控系统

BMS（电池管理系统）：实时监测电压、温度和内阻，通过算法预测风险并调整充放电策略。

早期预警：气体传感器检测CO、H₂等特征气体，触发灭火装置（如七氟丙烷）。

4. 使用规范

避免过充过放（建议电量维持在20%-80%）。

远离高温环境，定期检查电池鼓包或老化迹象。

四、未来方向：从被动防御到主动免疫

固态电池：用固态电解质替代液态电解液，从根本上消除可燃风险，但量产工艺仍需突破。

自修复技术：开发可逆响应材料（如温度敏感聚合物），在损伤初期自动修复隔膜。

人工智能预测：结合大数据与机器学习，实现热失控的精准预判与动态调控。

结语

锂电池热失控的防控是一项系统工程，需从材料、设计、管理到用户行为多维度协同。随着气凝胶隔热技术、智能BMS和新型电解质材料的应用，锂电池安全性正逐步提升。通过锂电池热失控的检测方向的深入实验研究，未来，技术创新与标准完善将推动锂电池向更安全、更高效的方向发展。
