实验仪器—3D热物性分析仪TCA 3DP-160
2025-03-19

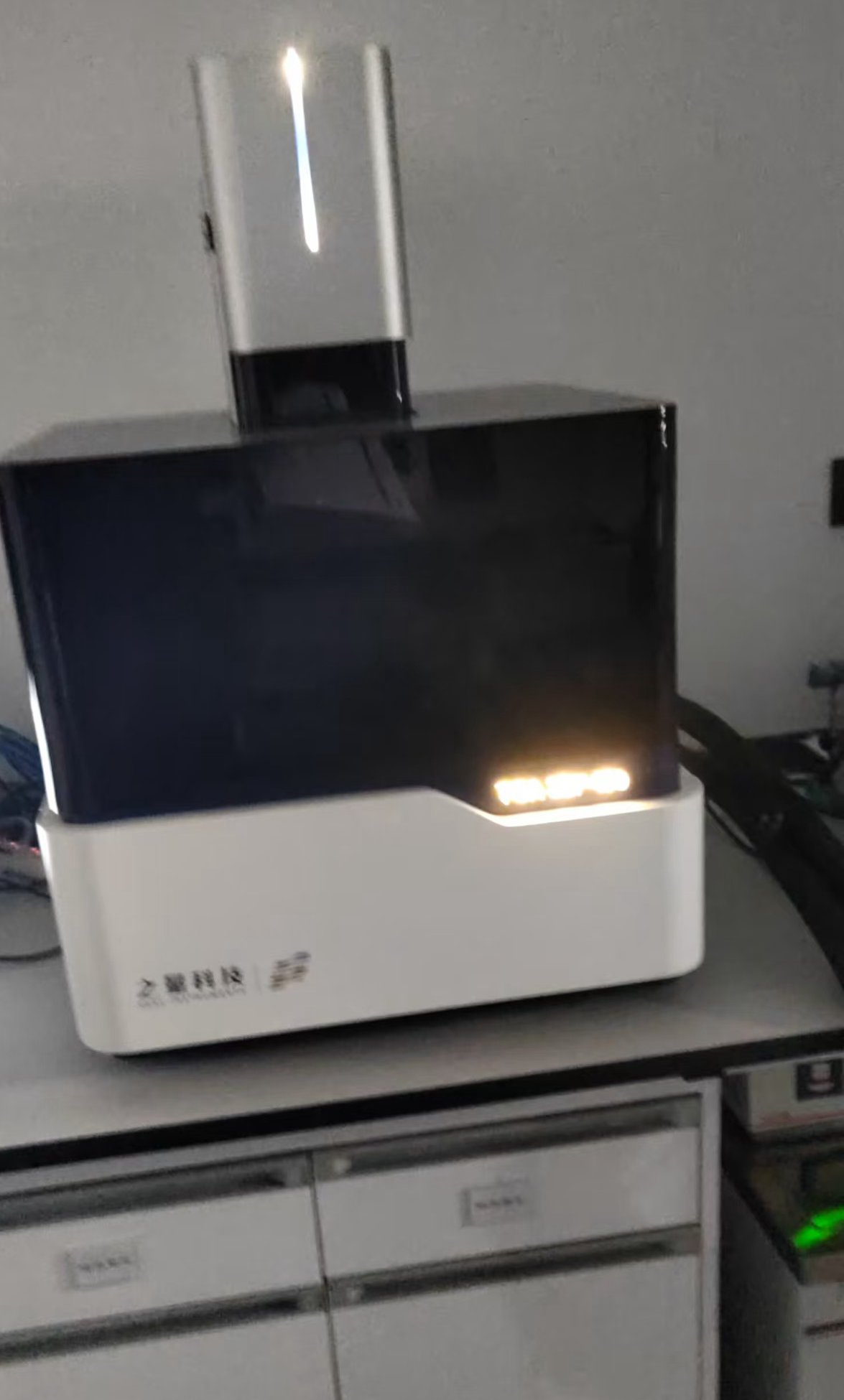

1. 3D热物性分析仪TCA 3DP-160核心介绍
TCA 3DP-160是杭州之量科技有限公司研发的高端热物性分析设备，基于热像仪非接触式测温和三维数据动态反演技术，专为电池、复合材料等复杂结构样品的热传导特性测试设计。仪器突破传统接触式测量局限，可对多层、非均质、各向异性材料的导热系数与热扩散系数进行精准评估，为新能源、新材料及电子器件行业的热管理设计提供关键数据支撑。
仪器采用6面冷板均温系统与高精度油槽控温技术，环境温度可控范围0~60℃，搭配非接触式测量方式，自动补偿表面散热、支架散热等干扰因素，确保测试结果的可靠性。其大尺寸样品兼容性（最大400mm×250mm）与低表面平整度要求，大幅降低制样难度，适用于软包锂电池、碳纤维板、散热模组等多种复杂样品的原位测量。
2. 核心技术参数
热物性测量范围
•导热系数：纵向0.2~5 W/(m·K)；面向5~100 W/(m·K)
•热扩散系数：纵向0.1~2 mm²/s；面向2~50 mm²/s
•测试重复性：≤3%，数据可靠性高
•测试时间：≤10分钟，高效快捷
样品与环境参数
•样品尺寸：面向≤400mm×250mm；纵向3~20mm
•温度区间：0~60℃，适配多种工况
•温度稳定性：±0.03℃，控温精准
•仪器尺寸/重量：650×550×850mm / 65kg，紧凑设计
3. 技术创新与优势
非接触式测量革命
■无损测试：无需破坏样品，直接测量多层薄膜堆叠制品
■自动补偿：智能校正表面散热、支架散热等干扰因素
■三维反演：基于热像仪数据构建三维热传导模型，精准反演热物性参数
高兼容性与易用性
■大尺寸兼容：支持400mm×250mm大尺寸样品，适配多种规格
■低表面要求：无需高平整度表面，适应粗糙、多孔材料
■ 全自动操作：从实验开启到数据生成全流程自动化，降低操作门槛
4. 典型应用场景
动力电池研发
软包锂电池各向异性热传导特性测试，为电池包热管理系统设计提供数据支撑
新能源汽车散热
电机控制器散热模组等效导热系数测试，优化散热路径设计
复合材料研究
碳纤维板、石墨烯薄膜等各向异性材料热物性表征，指导材料优化
电子器件散热
芯片散热基板热扩散系数测试，提升电子设备可靠性
5. 数据呈现与分析
TCA 3DP-160配备智能数据处理系统，支持多维度可视化呈现：
• 彩色云图展示：直观呈现测试数据、预测数据与误差分布
• 自动误差评估：快速判断实验结果有效性，确保数据可信度
• 全流程记录：自动生成图表与过程数据，支持历史数据查询与追溯
• 报告生成：一键导出标准化测试报告，包含原始数据与分析结论
