实验仪器—电池等温量热仪 BIC-400A
2025-03-19

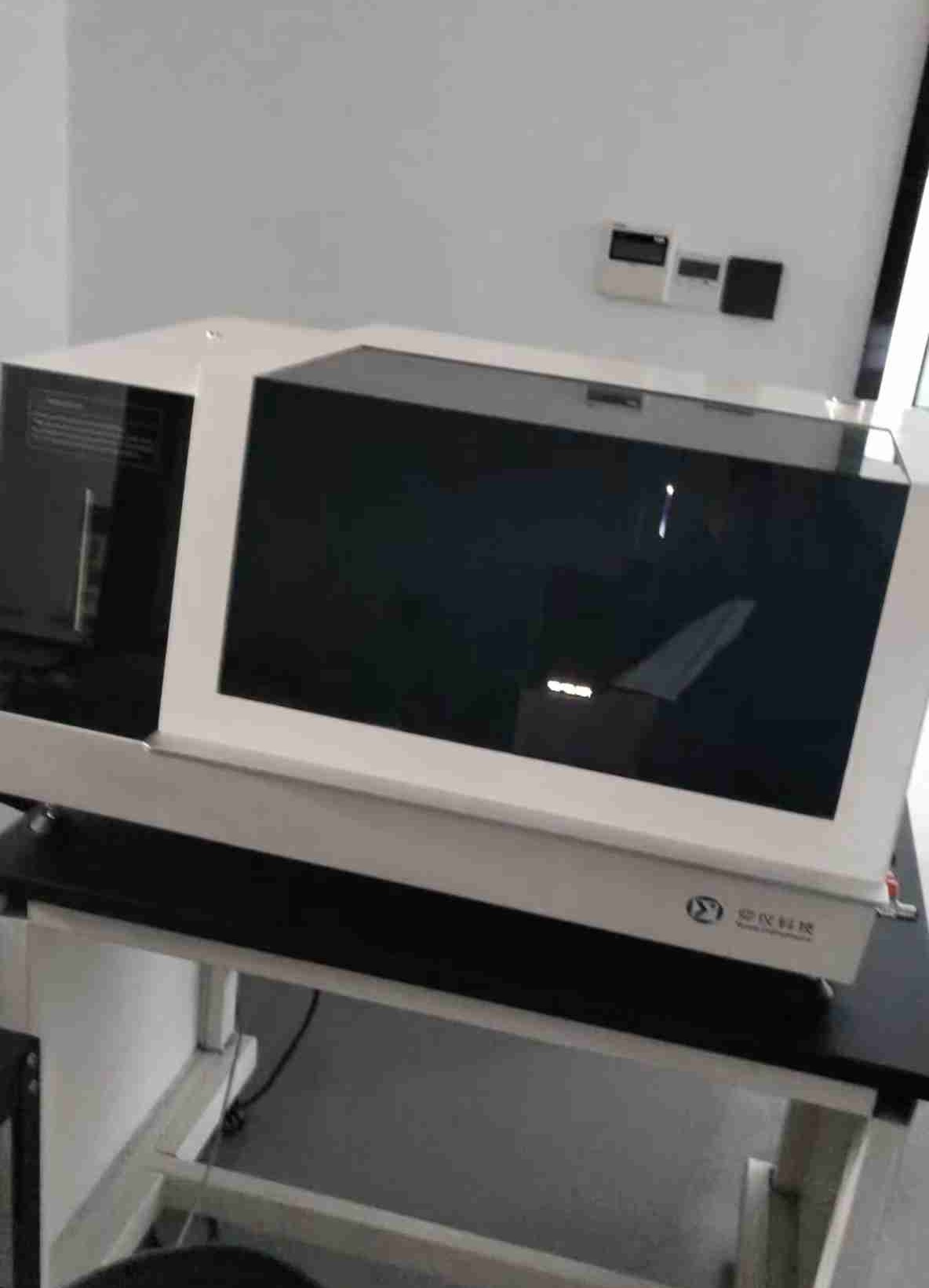

1. 电池等温量热仪BIC-400A核心介绍
BIC-400A是杭州仰仪科技有限公司研发的专业电池等温量热仪，基于功率补偿等温量热原理设计，专为各类型锂电池单体（包括方形、圆柱、软包）的产热特性测试而打造。仪器融合功率补偿法与热流法两种测量技术，既能保证大体积电池热特性的测量准确性，又能提高小体积电池产热测量的灵敏度，是电池热安全研究与热管理设计的核心设备。
仪器具备智能温控系统、高精度数据采集模块及安全防护设计，可精准测量电池充放电过程中的吸放热功率、吸放热总量、最大放热功率等关键参数。通过集成充放电控制、比热容测试及仪器校准功能，BIC-400A为新能源汽车、储能系统、消费电子等领域的电池研发提供全面的热特性分析解决方案。

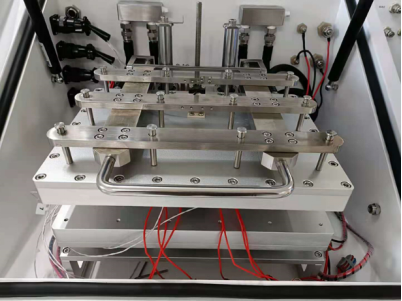

热流法软包电池安装流程示意图
2. 核心技术参数与性能指标
温控与测量系统
•工作环境：5℃～40℃，湿度＜85%RH
•油浴控温范围：-40℃～100℃（与所配油浴相关）
•实验模式：等温功率补偿模式、等温热流模式、比热容模式
•温度稳定性：±0.005℃
•温度分辨力：0.001℃
测量范围与精度
• 最大电池尺寸：L345mm×W230mm×H100mm（支持方形/18650/21700/26650/软包电池）
•最大补偿功率：200W
•量热灵敏度：10mW（功率补偿模式）、0.2mW（热流模式）
•吸放热焓精度：±1%（功率补偿模式）、±2%（热流模式）
•基线噪声：10mW（功率补偿模式）、0.2mW（热流模式）
系统配置与接口
•加热通道：标配2通道
•测温通道：标配8通道
•通信接口：RJ45
•电源规格：AC220V/50Hz，最大功率600W
•气体流量：5-25L/min（选配氮气吹扫模块）
•充放电范围：-400A~400A（电流）、0-5V（电压）
3. 产品应用领域
新能源汽车领域
■动力电池热管理系统设计优化，确保电池在充放电过程中的温度一致性
■高镍三元/磷酸铁锂电池热失控特性研究，获取热失控起始温度等关键参数
■电池包热仿真模型验证，提升整车续航里程与安全性
储能与工业领域
■大型储能电池模组产热特性测试，优化集装箱式储能系统的散热设计
■铅酸/钠离子电池比热容测量，为梯次利用提供热物性数据支持
■工业用电池包极端工况测试，验证-25℃~100℃环境下的稳定性
消费电子与航空航天
■ 手机/笔记本电池快充产热测试，优化快充策略减少发热
■ 无人机锂电池热安全评估，满足航空运输安全标准
■ 航天专用电池极端温度适应性测试，支持-40℃低温环境应用
4. 产品结构与工作原理
BIC-400A采用模块化设计，核心结构包括量热腔、中控箱、恒温油浴及配套测试模块，各组件协同工作实现高精度热特性测量：
量热系统核心组件
•量热腔：包含水冷板、匀热块、加热片，支持8路温度传感器同步监测
•中控箱：集成核心控制单元，实时处理温度、功率数据并与上位机通讯
•恒温油浴：控温范围-40℃~100℃，为量热腔提供稳定冷源
•充放电测试仪：提供0.5A~100A电流输出，支持恒流/恒压模式
工作原理概述
采用功率补偿法时，仪器通过加热片补偿电池产热，使量热腔维持恒温，补偿功率即等于电池产热功率。
热流法通过测量电池与参考铝块的温差，结合热阻计算产热，适用于小电池高灵敏度测量。
比热容测试采用对比法，通过电池与已知热容的铝块热响应差异计算热容值。
5. 典型实验流程
BIC-400A支持电池产热测试、热容测试及仪器校准三大类实验，以下为核心流程概述：
电池产热测试流程
预处理电池并安装至量热腔，连接充放电线路
设置油浴温度与实验模式，启动控温
等待功率基线稳定（标准差＜0.015W，稳定1小时以上）
执行充放电测试，软件自动记录产热数据
电池热容测试流程
分别安装电池与参考铝块，进行两次独立实验
设置等温目标温度，启动比热容模式
仪器自动完成加热-等温-冷却循环
通过热响应数据计算电池比热容
